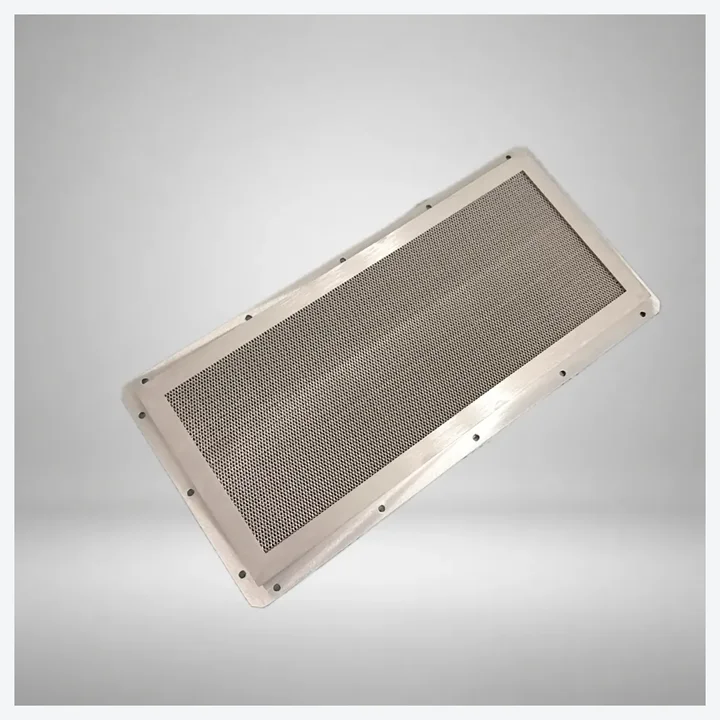

金属蜂窝整流器（metal honeycomb flow straightener）常用于风洞、风机入口、测试台、通风管道和流量测量前段。它的作用不是“增加风量”，而是把偏斜、旋转、横向速度分量较大的气流整理得更接近轴向流动，从而改善流场均匀性和测试稳定性。
对于工程项目来说，整流蜂窝选型要同时考虑孔径、蜂窝长度、材料、开孔率、压降、结构强度和安装位置。孔径越小、长度越长，整流作用通常越明显，但压降、成本和加工难度也会增加。
工程结论先看
| 参数 | 对整流效果的影响 | 工程注意点 |
|---|---|---|
| 孔径 | 孔径越小，对局部横向扰动约束越强 | 压降增加，加工难度增加 |
| 蜂窝长度/厚度 | 长度越大，方向约束越明显 | 空间不足时不能盲目加长 |
| 箔厚 | 影响强度、开孔率和重量 | 箔厚越大，开孔率可能降低 |
| 材料 | 影响耐温、耐腐蚀、重量和成本 | 风洞常用铝或不锈钢，特殊工况按要求选择 |
| 安装位置 | 影响实际整流效果 | 通常需要与筛网、收缩段、稳定段配合设计 |
整流蜂窝到底在“整”什么？
风机出口、弯头后、阀门后、突扩突缩结构后，气流往往不是理想的直线流动。常见问题包括：
- 旋流明显；
- 局部速度偏高或偏低；
- 横向速度分量较大；
- 流向不稳定；
- 测量截面重复性差；
- 风洞试验段来流角不稳定。
蜂窝结构由许多平行小通道组成。气流经过这些小通道时，横向运动受到通道壁限制，出口处更容易形成接近轴向的流动。因此，整流蜂窝常被放在风洞稳定段、风机入口或测试设备前端。
蜂窝孔径如何选择？
孔径是整流蜂窝最关键的参数之一。孔径小，单个通道对气流方向的约束更强；孔径大，阻力更低、加工更容易、成本可能更低。
| 孔径选择倾向 | 适合情况 | 风险 |
|---|---|---|
| 较小孔径 | 对流场均匀性要求高，空间较短，测试精度要求高 | 压降增加，堵塞风险增加，制造成本提高 |
| 中等孔径 | 普通风机入口、通风整流、一般测试台 | 需要结合风量和尺寸确认 |
| 较大孔径 | 大流量、低阻力优先、粗整流场景 | 对小尺度扰动的抑制能力较弱 |
工程上不能只看“孔径越小越好”。如果系统风量大、灰尘多、允许压降低，过小孔径反而会造成风阻、噪声、维护和成本问题。
蜂窝长度为什么重要？
蜂窝长度也常被称为厚度或深度。对于整流用途，长度与孔径的比例很重要。通道越长，气流越容易被约束到轴向方向。
但是长度增加也会带来：
- 压降增加；
- 重量增加；
- 成本增加；
- 安装空间要求增加；
- 薄壁蜂窝变形风险增加。
如果现场空间有限，可以考虑孔径、长度、筛网、稳定段共同优化，而不是只把蜂窝做厚。
金属蜂窝整流器会不会增加压降？
会。任何放入风道的结构都会产生一定阻力，金属蜂窝也不例外。
压降通常与以下因素有关：
- 风速；
- 孔径；
- 蜂窝长度；
- 箔厚；
- 开孔率；
- 入口边缘状态；
- 表面粗糙度；
- 是否有框架、法兰、挡边；
- 是否积灰或堵塞。
对于需要精确流量或能耗计算的项目，建议不要只凭经验估算，应结合样件测试或 CFD/试验验证。对于普通整流用途，可以先用工程经验确定范围，再通过样件验证。
材料怎么选？
整流蜂窝常见材料包括铝、不锈钢、铜/黄铜以及特殊合金。
| 材料 | 特点 | 常见应用 |
|---|---|---|
| 铝 | 重量轻，易加工，成本相对友好 | 一般风洞、实验装置、轻量化结构 |
| 不锈钢 | 强度和耐腐蚀性较好，耐温优于铝 | 工业风机、潮湿环境、较高温工况 |
| 铜/黄铜 | 导电性好，成形性好 | 需要导电或特殊结构的场景 |
| 镍基合金 | 耐高温、耐腐蚀能力强 | 高温、腐蚀或特殊装备 |
如果只是室温空气整流，材料选择相对宽；如果涉及高温、腐蚀性气体、盐雾、户外环境或洁净要求，材料就必须结合工况确认。
安装位置比很多人想象得更重要
同样一块蜂窝，安装位置不同，效果可能差别很大。
工程上常见的布置方式包括：
- 风洞稳定段内：通常与筛网、收缩段配合使用；
- 风机入口前：改善入口旋流和偏流；
- 测量段前：提高流量计或传感器前流场稳定性；
- 管道弯头后：削弱弯头造成的非均匀流动；
- 设备进风口：改善局部进风分布。
如果蜂窝离扰动源太近，或者后面马上接急剧变化结构，整流效果可能被削弱。较重要项目建议让流体工程师结合整体风道布局判断。
整流蜂窝和筛网有什么区别？
筛网更擅长削弱速度波动和较小尺度湍动，蜂窝更擅长抑制横向速度和旋流。风洞中常把蜂窝和多层筛网组合使用。
简单理解：
- 蜂窝：主要让气流方向更直；
- 筛网：主要改善速度分布和湍流强度；
- 收缩段：进一步加速并改善均匀性。
所以整流蜂窝不是万能件，它常常是整个流场整理系统的一部分。
询价金属蜂窝整流器需要提供哪些参数？
为了快速判断可制造性和报价，建议提供：
- 外形尺寸：圆形、矩形、环形或异形；
- 蜂窝厚度/长度；
- 孔径；
- 箔厚；
- 材料牌号；
- 是否带外框、法兰、安装孔；
- 风量、风速或大致使用场景；
- 温度、湿度、腐蚀环境；
- 数量和交期；
- 是否需要尺寸检验、清洁处理或特殊包装。
FAQ
金属蜂窝整流器能不能提高风机风量？
它通常不会凭空提高风量。它的主要作用是改善流向和流场均匀性。由于蜂窝本身会产生一定阻力，系统风量可能还需要结合风机曲线和压降重新评估。
孔径越小整流效果越好吗？
不一定。孔径小有利于方向约束，但会增加压降、堵塞风险和成本。应结合风速、空间、精度要求和维护条件选择。
蜂窝越厚越好吗？
不一定。厚度增加通常有利于整流，但也会增加阻力和重量。工程上要看长度/孔径比例、安装空间和允许压降。
整流蜂窝可以用于液体吗？
可以用于某些水洞或液体流场整流，但材料、防腐、结构强度、清洁和压降要求与空气系统不同，需要单独确认。
金属蜂窝需要外框吗？
很多项目需要外框来保证安装、强度和边缘保护。是否带框取决于安装方式、尺寸、运输和装配要求。
