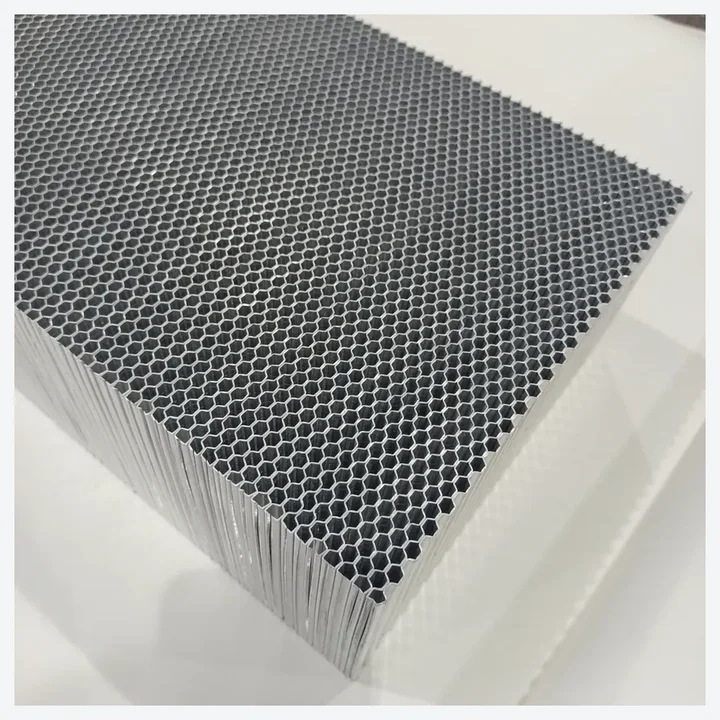

金属蜂窝芯（metal honeycomb core）的选型不能只看一个参数。孔径、箔厚、蜂窝厚度、材料、外形尺寸和连接工艺会共同影响强度、重量、压降、整流效果、屏蔽效果、成本和可制造性。
工程上更合理的做法是：先明确产品用途，再反推关键参数。用于整流、屏蔽、密封、支撑、吸声或装饰时，选型逻辑并不一样。
工程结论先看
| 参数 | 变小/变薄的影响 | 变大/变厚的影响 |
|---|---|---|
| 孔径 | 整流/屏蔽潜力提高，压降和成本增加 | 阻力降低，加工容易，但精细控制能力下降 |
| 箔厚 | 重量轻、开孔率高，但强度下降 | 强度提高，但重量和阻力增加 |
| 蜂窝厚度 | 节省空间，阻力低，但方向约束或屏蔽路径短 | 整流/屏蔽/刚度增强，但重量、压降和成本增加 |
| 材料 | 影响耐温、耐腐蚀、导电、重量 | 不能脱离工况单独判断 |
| 外形尺寸 | 影响加工、运输和装配 | 大尺寸更需关注平面度和边框 |
第一步：先明确用途
不同用途对同一参数的理解不同。
| 用途 | 主要关注点 |
|---|---|
| 整流蜂窝 | 孔径、长度、压降、安装位置、流场均匀性 |
| EMI 屏蔽通风板 | 孔径、深度、材料导电性、电连续性、风量 |
| 蜂窝密封 | 材料、孔径、高度、钎焊质量、耐温、磨耗配合 |
| 结构夹芯 | 强度、重量、面板连接、压缩性能 |
| 吸声蜂窝 | 孔径、深度、穿孔板、背腔和频率范围 |
| 装饰或防护 | 外观、强度、边框、表面处理 |
如果用途没说清楚，供应商只能按经验报价，很容易出现价格可报但方案不合适的问题。
孔径：不是越小越好
孔径通常是用户最先问的参数。小孔径看起来更精密，但并不总是最佳选择。
小孔径的优点：
- 对气流方向约束更强；
- 对 EMI 屏蔽更有利；
- 单元更密，外观更细；
- 某些密封场景下更利于磨耗控制。
小孔径的代价：
- 压降增加；
- 加工难度提高；
- 成本增加；
- 更容易堵塞或积灰；
- 对箔材、成形和焊接要求更高。
大孔径的优点是阻力小、加工相对容易、成本更友好，但在整流、屏蔽和精细密封场景中可能不够。
箔厚：影响强度、重量和开孔率
箔厚越薄，蜂窝通常越轻，开孔率更高；但强度、耐冲击和可操作性会下降。箔厚越厚，结构更稳，但重量、风阻和材料成本会上升。
选择箔厚时要考虑：
- 蜂窝是否需要承受压缩或冲击；
- 是否需要焊接、钎焊或折弯；
- 外形尺寸是否较大；
- 运输和装配中是否容易变形；
- 是否对重量敏感；
- 是否要求高开孔率或低压降。
薄箔蜂窝并不是不能做，但越薄越需要清楚边框、包装、装配和检验方式，否则运输和安装中容易变形。
蜂窝厚度：影响整流、屏蔽和结构刚度
蜂窝厚度也常被称为高度、深度或长度。它对不同产品的意义不同：
- 对整流蜂窝：厚度越大，气流方向约束越强；
- 对 EMI 蜂窝：厚度越大，电磁波衰减路径越长；
- 对结构蜂窝：厚度影响夹芯结构的弯曲刚度；
- 对蜂窝密封：高度影响密封结构和磨耗配合；
- 对吸声蜂窝：厚度与声学频率响应有关。
但厚度增加也意味着重量、成本和阻力增加。特别是通风件和整流件，厚度必须和允许压降一起考虑。
材料：不要只看价格
常见金属蜂窝材料包括：
| 材料 | 主要特点 | 常见用途 |
|---|---|---|
| 304/316 不锈钢 | 耐腐蚀、强度较好 | 通风、整流、工业结构 |
| 321/310S 不锈钢 | 耐温能力更适合高温场景 | 高温设备、燃机相关结构 |
| 铝 | 轻量、导热较好、加工性好 | 风洞、轻量结构、通风件 |
| 铜/黄铜 | 导电性好，适合屏蔽相关结构 | EMI 通风、波导窗、导电结构 |
| 镍基合金 | 耐高温、耐腐蚀 | 特殊高温或腐蚀工况 |
材料选择要结合温度、腐蚀、重量、导电、焊接、成本和最终客户规范，不能只按单价最低来选。
外形尺寸和边框同样重要
金属蜂窝经常不是简单方块。工程中常见外形包括：
- 圆形；
- 矩形；
- 环形；
- 扇形；
- 异形切割；
- 带边框；
- 带法兰；
- 曲面或折弯结构。
尺寸越大，越要关注平面度、边缘保护、运输变形和安装方式。很多大尺寸蜂窝需要外框增强，否则单独蜂窝芯容易在搬运和装配中损伤。
选型建议：按场景倒推参数
用于风机入口整流
优先考虑：孔径、厚度、开孔率、压降、外框安装和材料耐腐蚀。不要只追求小孔径，要看风机余压和维护条件。
用于 EMI 屏蔽通风
优先考虑：孔径、深度、材料导电性、电连续性、导电衬垫和测试频段。不要忽略边框和安装接触面。
用于蜂窝密封
优先考虑：材料、高温性能、孔径、蜂窝高度、钎焊质量、环形尺寸和与转子之间的磨耗配合。
用于结构夹芯
优先考虑：压缩强度、剪切性能、面板连接、芯材厚度、密度和长期稳定性。
询价时建议这样写
可以直接按下面模板发给供应商：
产品用途：
材料牌号：
孔径：
箔厚：
蜂窝厚度/高度：
外形尺寸：
是否带外框：
数量：
工作温度：
是否有腐蚀/盐雾/户外环境：
是否有图纸：
是否需要检验报告或测试报告：参数越完整，供应商越容易判断工艺、成本和交期。
FAQ
金属蜂窝孔径越小越贵吗？
通常小孔径会增加制造难度和成本，但最终价格还要看材料、箔厚、厚度、外形、数量和工艺。
箔厚越厚产品越好吗？
不一定。箔厚增加会提高强度，但也会增加重量、阻力和成本。低压降或轻量化场景不一定适合厚箔。
蜂窝厚度能不能任意加厚？
不能。厚度增加会带来压降、重量、成本和装配空间问题，应结合用途和系统要求选择。
没有图纸能报价吗？
可以做初步估算，但准确报价通常需要尺寸、材料、孔径、箔厚、厚度、数量和应用场景。复杂件最好提供图纸。
同样孔径为什么不同供应商价格差很多？
价格不仅由孔径决定，还与材料来源、箔厚、焊接/钎焊工艺、尺寸精度、检验要求、数量和交期有关。
