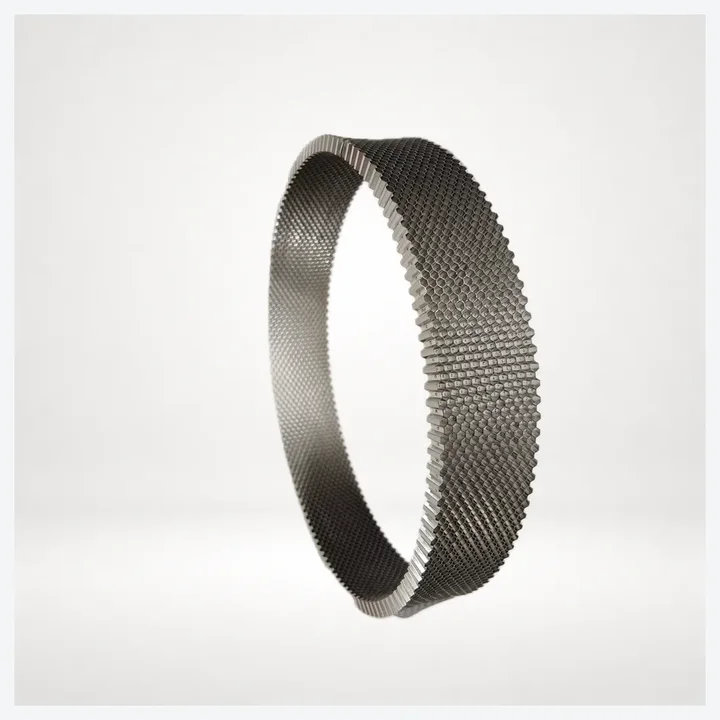

蜂窝密封（honeycomb seal）常用于燃气轮机、汽轮机、压缩机等旋转机械的密封结构中。它的核心作用是：在转子和静子之间形成可控间隙，减少泄漏，同时允许一定程度的磨耗接触。
与普通实心密封环相比，蜂窝结构具有许多小腔格。当高速气流经过密封间隙时，蜂窝腔格会增强局部能量耗散，降低泄漏趋势；同时在转子轻微擦碰时，蜂窝材料可以作为相对可磨耗结构，降低对转子的损伤风险。
工程结论先看
| 参数 | 影响 |
|---|---|
| 材料 | 决定耐温、耐腐蚀、强度和可焊/钎焊性能 |
| 孔径 | 影响泄漏控制、磨耗行为和加工难度 |
| 蜂窝高度 | 影响结构刚度、磨耗余量和装配尺寸 |
| 背板/基体 | 影响安装、钎焊和整体强度 |
| 钎焊质量 | 影响蜂窝与基体结合可靠性 |
| 圆度和尺寸公差 | 直接影响装配和密封间隙 |
蜂窝密封为什么能减少泄漏？
旋转机械中，转子和静子之间必须保留间隙，否则会发生严重摩擦。但间隙越大，泄漏越多，效率越低。
蜂窝密封通过规则蜂窝腔格改变泄漏流动状态。气体在间隙和腔格之间发生复杂扰动和能量耗散，从而降低泄漏流动的有效能量。简单理解，蜂窝结构不是把间隙完全堵死，而是让泄漏气流“走得更费劲”。
为什么不用实心金属直接做密封？
实心金属密封如果与高速转子接触，可能造成转子损伤、热变形、振动或严重磨损。蜂窝结构相对更容易发生局部磨耗，常被设计为可牺牲或可磨耗区域。
这类设计的目标不是让蜂窝永远不磨，而是在可控磨耗范围内保护关键旋转部件，并保持较好的密封效果。
材料如何选择？
蜂窝密封材料需要结合温度、介质、转速、腐蚀和主机厂规范。常见材料包括不锈钢、镍基合金等。
| 材料方向 | 特点 | 适用考虑 |
|---|---|---|
| 304/316 不锈钢 | 加工性和耐腐蚀性较好 | 中低温或普通工业场景 |
| 321/310S 不锈钢 | 更适合较高温度 | 高温气流或热端附近需评估 |
| Inconel / Hastelloy 等 | 耐高温、耐腐蚀能力强 | 燃机、特殊高温或腐蚀工况 |
最终材料应以图纸、技术协议或主机厂规范为准。燃机类项目不建议只按“差不多的不锈钢”替代。
孔径和蜂窝高度怎么影响性能？
孔径和高度是蜂窝密封的重要几何参数。
小孔径通常有利于形成更多腔格，但制造难度和成本更高；大孔径加工相对容易，但泄漏控制和磨耗特性可能不同。
蜂窝高度影响：
- 可磨耗余量；
- 结构刚度；
- 与基体的结合面积；
- 装配后的密封间隙；
- 零件重量和成本。
工程上不能只凭经验改孔径和高度，因为这些参数会影响主机的密封设计。最好按图纸或经过验证的方案执行。
钎焊和结合质量为什么重要？
蜂窝密封常需要把蜂窝芯固定到背板、密封环或基体上。若结合不牢，可能出现蜂窝脱落、局部翘起、变形或使用中失效。
需要关注：
- 蜂窝与基体接触是否充分；
- 钎料选择是否适合材料和温度；
- 加热过程是否导致变形；
- 钎焊后是否需要清理或检验；
- 蜂窝端面是否平整；
- 圆环件是否满足圆度和尺寸要求。
对重要旋转机械项目，焊接/钎焊工艺不能只看外观，还要结合图纸和检验要求确认。
蜂窝密封询价需要提供哪些参数？
建议提供：
- 图纸或三维模型；
- 材料牌号；
- 蜂窝孔径；
- 箔厚；
- 蜂窝高度；
- 环形尺寸：内径、外径、宽度、角度；
- 是否带背板或基体；
- 钎焊或焊接要求；
- 工作温度和介质；
- 数量、交期和检验要求。
如果涉及主机维修，最好提供旧件照片、磨损位置、原始图纸或测绘尺寸。
常见风险
- 用普通材料替代高温材料；
- 孔径和高度未经设计确认就修改；
- 圆环件加工后变形；
- 钎焊后蜂窝局部脱开；
- 装配间隙未按主机要求控制；
- 未考虑运输保护导致蜂窝边缘压伤。
FAQ
蜂窝密封是不是越硬越好？
不一定。蜂窝密封需要在强度、耐温和可磨耗性之间平衡。过硬可能增加转子擦碰风险，过软又可能强度不足。
蜂窝密封可以按样件复制吗？
可以作为参考，但重要项目最好有图纸和材料要求。旧件可能已经磨损或变形，直接复制可能不准确。
蜂窝孔径可以改吗？
不建议随意修改。孔径影响泄漏和磨耗行为，应由设计方或最终用户确认。
蜂窝密封一定要钎焊吗？
不一定，取决于结构和工况。但燃机、汽轮机等高温旋转机械项目常见钎焊或其他可靠连接方式。
可以只提供蜂窝芯，不带基体吗？
可以，但要明确后续由谁完成装配、焊接或钎焊，并确认蜂窝尺寸、边缘状态和包装保护。
