金属蜂窝产品看起来结构简单，但真正影响交付质量的环节很多：材料、成形、连接、切割、装框、钎焊、清理、尺寸检验、包装运输都会影响最终结果。对于工程定制件来说，质量控制不是只看成品外观，而是要把图纸要求分解到生产过程里。
本文从工程采购角度说明金属蜂窝芯、整流蜂窝、EMI 通风板和蜂窝密封的常见生产与检验关注点。
工程结论先看
| 环节 | 关注点 |
|---|---|
| 图纸评审 | 材料、孔径、箔厚、尺寸、公差、工艺是否可制造 |
| 原材料 | 材料牌号、厚度、批次、表面状态 |
| 蜂窝成形 | 孔径稳定性、箔材变形、单元一致性 |
| 连接工艺 | 点焊、钎焊、胶粘、压装或框架连接可靠性 |
| 机加工/切割 | 外形尺寸、边缘毛刺、平面度、垂直度 |
| 装框 | 框架强度、电连续性、安装孔位置 |
| 检验 | 尺寸、外观、平面度、焊接状态、数量 |
| 包装 | 防压伤、防变形、防污染、防潮 |
第一步：图纸和技术要求评审
生产前最重要的环节不是开工，而是确认能不能按要求做。
图纸评审通常要看：
- 材料牌号是否清楚；
- 孔径和箔厚是否可制造；
- 蜂窝厚度是否合理；
- 外形尺寸和公差是否明确；
- 是否带框、法兰、安装孔；
- 是否需要焊接、钎焊或特殊连接；
- 是否有清洁、表面处理或包装要求；
- 是否需要检测报告或第三方测试。
如果图纸参数之间互相矛盾，或者公差明显超出工艺能力，应在生产前提出，而不是成品后再争议。
原材料控制
原材料影响蜂窝强度、成形、焊接、导电、耐腐蚀和耐温性能。常见控制点包括：
- 材料牌号是否符合订单；
- 箔材厚度是否符合要求；
- 表面是否有油污、严重划伤、氧化或污染；
- 批次是否可追溯；
- 特殊材料是否需要材质证明。
对于高温、屏蔽、航空航天或燃机相关项目，材料追溯要求通常更高。
蜂窝成形和连接
金属蜂窝需要通过成形和连接形成稳定蜂窝单元。不同产品可能采用不同工艺，例如点焊、钎焊、胶粘、机械连接或复合框架结构。
过程控制要关注：
- 孔径是否稳定；
- 蜂窝单元是否塌陷、拉裂或明显变形；
- 焊点或连接点是否均匀；
- 蜂窝展开后尺寸是否满足要求；
- 薄箔材料是否被过度拉伸或划伤；
- 小孔径蜂窝是否存在局部堵塞。
这一步决定了蜂窝本体质量，是后续切割、装框和检测的基础。
切割和外形加工
金属蜂窝经常需要加工成圆形、矩形、环形、扇形或异形。加工过程中容易出现边缘变形、毛刺、局部压伤等问题。
检验重点包括：
- 长宽高或直径是否符合图纸；
- 边缘是否整齐；
- 是否有明显毛刺；
- 蜂窝单元是否被压扁；
- 平面度是否满足装配要求；
- 环形件是否满足内外径和圆度要求。
对于大尺寸蜂窝，包装和搬运也会影响平面度，不能只看出厂时状态。
装框和边缘处理
很多整流蜂窝、EMI 通风板和设备进风口蜂窝都需要外框。外框不仅为了美观，更是为了安装、保护边缘和提高整体刚性。
装框时要关注：
- 框架尺寸；
- 安装孔位置；
- 蜂窝与框架连接是否牢固；
- 边缘是否有缝隙；
- EMI 项目是否保证电连续性；
- 框架是否变形；
- 表面处理是否影响装配。
EMI 通风板尤其要注意导电接触面，普通喷涂或氧化层可能影响屏蔽路径。
钎焊和高温结构控制
蜂窝密封、高温蜂窝和部分特殊结构可能涉及钎焊。钎焊质量影响蜂窝与基体的结合可靠性。
需要关注：
- 钎料是否适合材料和工况；
- 加热过程是否导致变形；
- 钎焊后蜂窝是否脱开；
- 钎料流动是否过多堵塞蜂窝；
- 尺寸是否因热过程变化；
- 是否需要后续清理或检验。
这类项目建议在图纸或技术协议中明确检验方法。

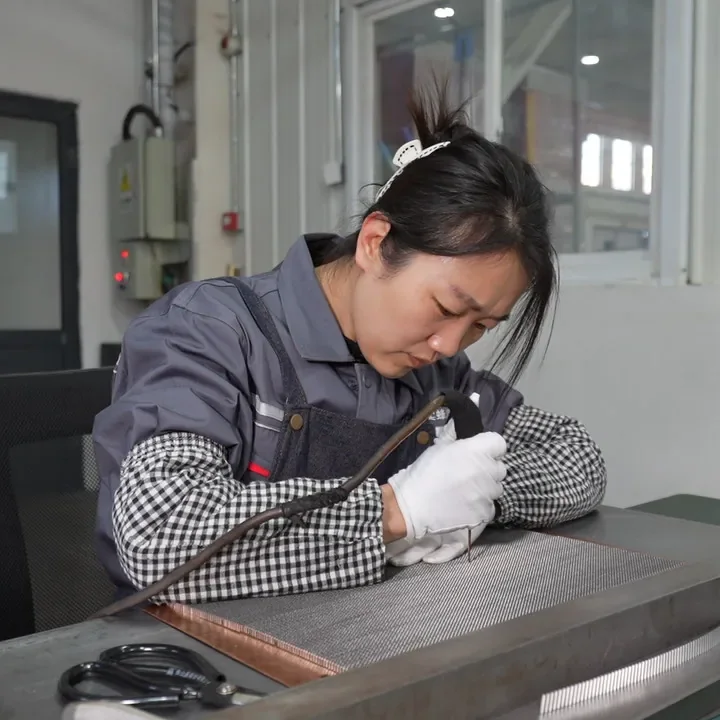

成品检验通常检查什么？
不同项目要求不同，常规检验可包括：
| 检验项目 | 说明 |
|---|---|
| 尺寸 | 长宽高、直径、孔位、厚度、框架尺寸 |
| 外观 | 压伤、变形、毛刺、油污、明显划伤 |
| 孔径 | 单元尺寸是否符合要求 |
| 箔厚 | 与材料规格一致性 |
| 平面度 | 装配和密封相关项目重点关注 |
| 连接状态 | 焊点、钎焊、胶粘或框架连接 |
| 数量 | 批量交付一致性 |
| 包装 | 防止运输变形和污染 |
特殊项目还可能需要屏蔽效能测试、压降测试、材料报告、第三方检测或客户见证检验。
包装运输也属于质量控制
蜂窝产品薄壁、空腔多，运输中容易被压伤。尤其是小孔径、薄箔、大尺寸、无框蜂窝，更需要加强包装。
建议关注：
- 是否有硬质支撑；
- 是否避免重压；
- 是否有防潮措施；
- 是否防止边缘碰撞；
- 大尺寸件是否有木箱或固定结构；
- 运输方向是否标注。
很多蜂窝问题不是生产时出现，而是在搬运、包装、运输和现场拆包时产生。
FAQ
金属蜂窝成品主要检验哪些尺寸？
通常包括外形尺寸、厚度、孔径、框架尺寸、安装孔位置和平面度。具体项目应按图纸确定。
蜂窝轻微变形能不能使用？
要看用途。普通防护或装饰可能影响较小；整流、屏蔽、密封和装配定位场景则可能影响性能或安装，需要按标准判断。
EMI 通风板为什么要检查电连续性？
因为屏蔽效果不只取决于蜂窝本体，还取决于蜂窝、框架、导电衬垫和设备壳体之间是否形成连续导电路径。
蜂窝密封为什么重视钎焊质量？
蜂窝密封处于高温、振动或高速气流环境时，蜂窝与基体结合不牢可能导致脱落或失效，因此钎焊质量很关键。
是否每批都需要第三方检测？
不一定。第三方检测通常取决于客户合同、项目等级和技术要求。普通项目可以按内部检验执行，特殊项目需提前约定。
