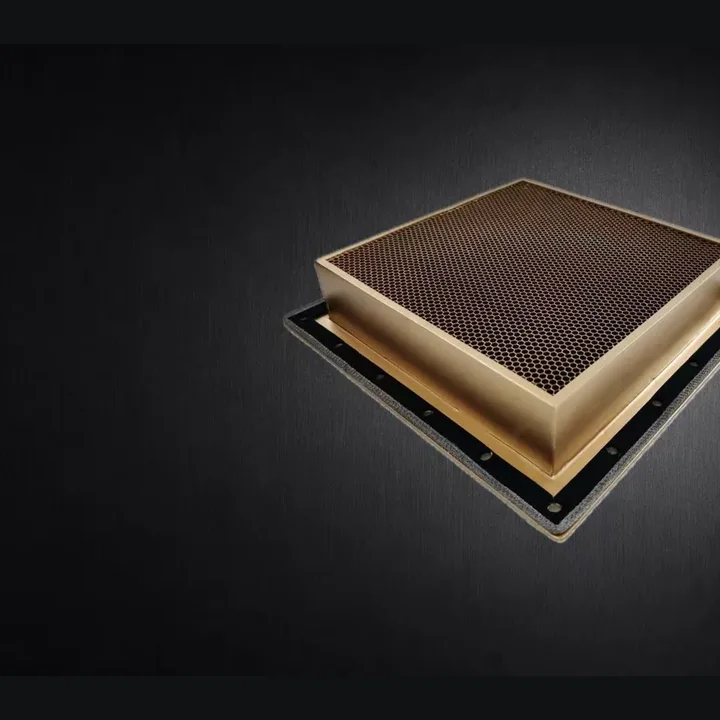

EMI 屏蔽蜂窝通风板（EMI honeycomb vent panel）常用于屏蔽室、电子机柜、MRI 设备、军工电子设备和电磁兼容测试环境。它要解决一个矛盾：空气需要通过，电磁波尽量不要通过。
蜂窝通风板的核心逻辑是把通风孔做成许多细长的金属通道，让它们类似“截止波导”工作。空气可以通过通道流动，而特定频率范围内的电磁波在通道中会被衰减。实际屏蔽效果不仅取决于蜂窝本体，还与材料、孔径、深度、电连续性、框架、导电衬垫和安装方式有关。
工程结论先看
| 影响因素 | 对屏蔽和通风的影响 | 工程注意点 |
|---|---|---|
| 孔径 | 孔径越小，通常越有利于高频屏蔽 | 压降增加，成本提高 |
| 蜂窝深度 | 深度越大，衰减路径越长 | 空间、重量和成本增加 |
| 材料导电性 | 影响电连续性和接触电阻 | 铝、铜、黄铜、不锈钢表现不同 |
| 框架连接 | 影响整体屏蔽连续性 | 不能只看蜂窝本体，要看安装边界 |
| 表面处理 | 影响防腐、导电接触和外观 | 喷涂可能破坏接触导电，需要设计导电区域 |
| 检测方法 | 决定屏蔽性能表达方式 | 屏蔽效能应以测试条件和报告为准 |
为什么蜂窝能通风又能屏蔽？
普通开孔板虽然可以通风，但电磁波也容易从孔洞泄漏。蜂窝通风板把一个大开口分解成许多小通道，每个通道有一定孔径和深度。
当通道尺寸与电磁波传播条件不匹配时，电磁波在通道中会产生衰减。这就是常说的“波导截止”思路。通俗地说：
- 空气分子不在意这个通道是不是波导，可以流过去；
- 电磁波会受到通道尺寸、长度和金属壁的限制；
- 通道越细、越深、导电连续性越好，通常越有利于屏蔽。
但这只是原理说明，不代表任意蜂窝都能达到某个固定屏蔽数值。工程上必须结合频率范围、结构、安装和测试方法判断。
孔径如何影响屏蔽效果和风阻？
孔径是 EMI 蜂窝通风板的核心参数之一。孔径小通常有利于提高屏蔽能力，但也会降低开孔率、增加压降和加工难度。
| 孔径倾向 | 优点 | 代价 |
|---|---|---|
| 小孔径 | 屏蔽潜力更高，适合较高要求场景 | 风阻更大，成本更高，易积尘 |
| 中等孔径 | 屏蔽和通风较平衡 | 需要结合频段和风量确认 |
| 大孔径 | 通风阻力低，加工相对容易 | 屏蔽能力可能不足 |
在机柜或屏蔽室项目中，不能只按“风量越大越好”开大孔，也不能只按“屏蔽越高越好”盲目减小孔径。需要在热管理和电磁兼容之间平衡。
蜂窝深度为什么会影响屏蔽？
蜂窝深度可以理解为电磁波在通道中需要经过的距离。深度越大，衰减路径越长，理论上更有利于屏蔽。
但深度增加也会带来：
- 通风阻力上升；
- 重量增加；
- 材料和加工成本增加；
- 安装空间增加；
- 清洁维护更困难。
因此 EMI 蜂窝通风板的设计经常是在屏蔽目标、风量、尺寸、空间和成本之间做平衡。
材料选择：铝、铜、黄铜、不锈钢有什么区别？
EMI 屏蔽结构关注导电连续性，因此材料导电性和表面状态非常重要。
| 材料 | 特点 | 常见考虑 |
|---|---|---|
| 铝 | 重量轻，导电性较好，应用广 | 表面氧化层和接触导电需要注意 |
| 铜/黄铜 | 导电性好，焊接和钎焊方案多 | 重量和成本较高 |
| 不锈钢 | 强度、耐腐蚀性好 | 导电性低于铜铝，屏蔽设计需谨慎 |
| 镀层材料 | 可改善导电、防腐或焊接性能 | 需确认镀层厚度、附着力和接触区域 |
如果项目同时要求防腐、盐雾、户外使用、耐清洗或高结构强度，材料选择会更复杂，不能只看导电率。
电连续性比很多人想象得更关键
很多屏蔽失效不是蜂窝孔径选错，而是安装边界失效。例如：
- 蜂窝板与框架之间接触不良；
- 螺钉间距过大；
- 表面喷涂隔绝导电接触；
- 导电衬垫压缩量不足；
- 框架和屏蔽壳体之间有缝隙；
- 安装后变形导致局部开缝。
因此，EMI 蜂窝通风板不能只看蜂窝芯本体。实际工程应把蜂窝、边框、导电衬垫、紧固件、壳体接触面作为一个完整屏蔽路径来设计。
通风量和屏蔽效能如何平衡？
屏蔽通风件通常同时服务两个系统：热管理系统和电磁兼容系统。两边的需求经常互相矛盾。
热管理希望：
- 开孔率更高；
- 压降更低；
- 风量更大；
- 更容易清洁。
电磁兼容希望：
- 孔径更小；
- 深度更大；
- 接触导电更可靠；
- 缝隙更少。
工程师需要明确优先级。如果设备发热量大、风机余压有限，必须计算或测试压降；如果屏蔽等级要求高，则必须明确频率范围和测试方法。
询价 EMI 蜂窝通风板需要提供哪些参数？
建议提供：
- 应用场景：屏蔽室、机柜、MRI、测试箱、设备进出风口等；
- 外形尺寸和安装方式；
- 孔径、蜂窝深度、箔厚；
- 材料和表面处理；
- 是否带框架、法兰、安装孔；
- 目标频率范围和屏蔽效能要求；
- 风量、允许压降或散热要求；
- 是否需要导电衬垫；
- 数量和交期；
- 是否需要第三方测试或检测报告。
FAQ
EMI 蜂窝通风板能保证达到多少 dB？
不能只凭结构名称保证。屏蔽效能与孔径、深度、材料、安装方式、频率范围和测试方法有关，应以项目测试或第三方报告为准。
蜂窝孔径越小越好吗？
孔径小通常有利于屏蔽，但会增加压降、积尘风险和成本。需要结合散热和屏蔽要求平衡。
喷漆会不会影响屏蔽？
可能会。普通绝缘涂层如果覆盖接触面，会增加接触电阻，影响电连续性。需要保留导电接触区域或采用合适表面处理。
铝蜂窝和不锈钢蜂窝哪个屏蔽更好？
不能简单比较。铝导电性通常更有利于屏蔽，不锈钢强度和耐腐蚀性有优势。实际效果还取决于结构、接触、厚度和测试频段。
EMI 蜂窝通风板需要导电衬垫吗？
很多屏蔽室和机柜项目需要。导电衬垫可以改善蜂窝框架与设备壳体之间的电连续性，但型号和压缩量要按结构设计确认。
